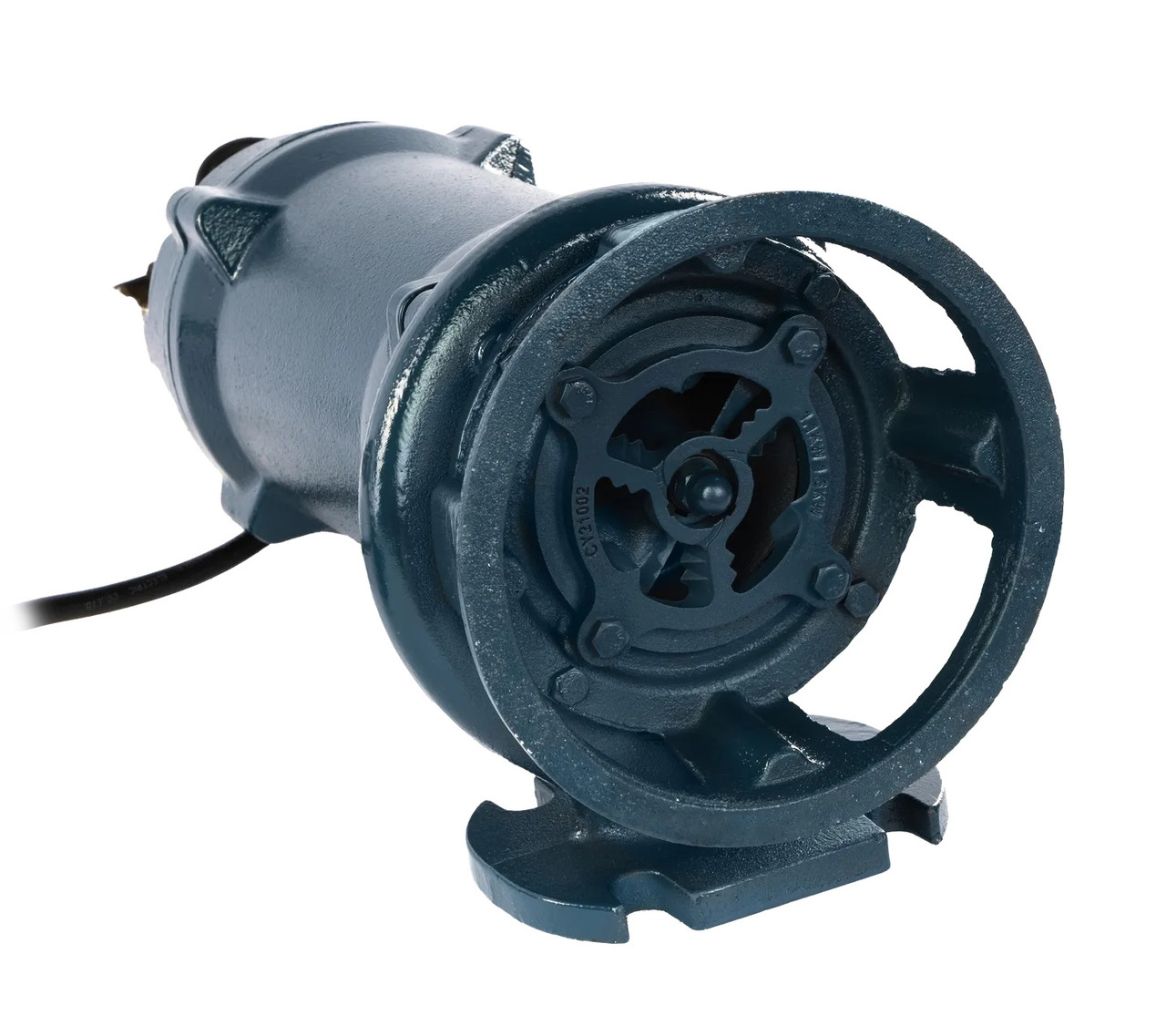

Погружной канализационный насос с режущим механизмом Unipump FEKAMAX используется для откачки промышленных стоков производств, городских очистных сооружений и канализационных станций, строительных и объектов сельского хозяйства. Фекальные насосы серии Unipump FEKAMAX оснащены режущим рабочим колесом и специальной режущей пластиной.
Виды перекачиваемых сточных вод:
- бытовые хозяйственно-фекальные стоки
- Стоки промышленных производств
- Дождевые стоки
Устройство канализационных насосов Unipump FEKAMAX
- Кабель с герметичным вводом
- Ручка. В моделях насосов мощностью от 1,5 до 7,5 кВт вместо ручки установлены 2 рым-болта
- Крышка корпуса двигателя
- Корпус двигателя
- Подшипник
- Ротор
- Статор
- Масляная камера
- Насосная часть
- Напорный фланец
- Угловой переходник-адаптер с фланцевым креплением
- Двойное механическое уплотнение. Со стороны гидравлической части установлены кольцевые уплотнения - керамика/графит, со стороны двигателя - карбид кремния/карбид кремния
- Крышка масляной камеры
- Сальник
- Рабочее колесо из специальной износоустойчивой стали, имеют высокую механическую прочность и абразивную устойчивость
- Опора насоса изготовленная из чугуна
- Режущая пластина из специальной износоустойчивой стали имеющая высокую абразивную устойчивость и механическую прочность
Модели насосов мощностью от 0,75 до 1,5 кВт имеют встроенное термореле и конденсатор. Охлаждение двигателя происходит за счёт жидкости, в которую погружён насос.
Масляная камера оснащена винтом-пробкой для контроля уровня масла. У моделей с мощностью двигателя 1,5, 2,2, 5,5 и 7,5 кВт, винт-пробка находится на боковой поверхности корпуса насоса, у моделей мощностью 0,75, 1,1, 3 и 4 кВт в крышке масляной камеры (для доступа к нему потребуется демонтаж и рабочего колеса)
Однофазные насосы поставляются с электрокабелем с вилкой, насосы с трёхфазными двигателями без вилки.
На крышке корпуса двигателя расположена идентификационная табличка, на которой указан серийный номер насоса.
Варианты монтажа канализационных насосов
Мобильный, при нерегулярной эксплуатации насоса. Используются напорные ПВХ и текстильные шланги для отвода сточных вод.
Стационарный, при регулярной эксплуатации насоса. При таком способе монтажа насос устанавливается на опору на дне резервуара. Используя трубы, фасонные части, обратный клапан и запорную арматуру с фланцевым креплением выполняется напорная магистраль, которая соединяется с напорным фланцем насоса.
Стационарная установка с помощью автоматической трубной муфты. При стационарной установке насоса в резервуаре или колодце, для удобства очистки и обслуживания в процессе эксплуатации рекомендуется, при выполнении напорной магистрали использовать автоматическую трубную муфту.
Автоматическая трубная муфта состоит из четырёх основных частей:
- Колено-основание
- Фланец для крепления насоса с приспособлением для фиксации с направляющими трубами
- Верхнее крепление направляющих труб
- Направляющие трубы
Благодаря разъёмному механизму муфта позволяет автоматически соединять или разъединять насос с напорным трубопроводом. Насос поднимается и опускается на место по трубным направляющим с помощью стального троса или цепи. При погружении в перекачиваемую жидкость трубные направляющие обеспечивают правильное позиционирование насоса при соединении с напорной магистралью.
Электроподключение и защита электродвигателя
Однофазные насосы поставляются с трехжильным электрическим кабелем с вилкой и укомплектованы автоматом защиты.
При превышении силы тока выше допустимого значения, например, при блокировке рабочего колеса, автомат отключит насос.
На лицевой панели автомата расположена кнопка, которая имеет два положения:
- нажатое ON – автомат пропускает ток, цепь замкнута
- отжатое OFF – автомат не пропускает ток, цепь разомкнута
При срабатывании защиты необходимо:
- Прекратить эксплуатацию насоса и отключить его от электросети.
- Провести осмотр насос, устранить причину блокировки рабочего колеса.
- После устранения причины блокировки, подключить насос к электросети и нажать на кнопку автомата (перевести в положение ON)
- При повторном срабатывании защиты, демонтировать насос и отправить его в сервисный центр
Трехфазные насосы поставляются с четырехжильным (включая заземление) электрокабелем и внешним автоматом защиты, который необходимо подключить к электрокабелю.
Автомат защищает трехфазный насос от:
- Повышенного или пониженного напряжения
- Случайного отключения одной из фаз
- Перегрузки по току
В соответствии с номинальной мощностью двигателя, установите с помощью регулятора мощность в нужной точке. Подайте питание и переведите переключатель «Защита от перегрузки» в положение ON. В это время загорится световой индикатор питания. Нажмите кнопку TEST. Если защита автоматически сработает, то индикатор питания погаснет, что указывает на нормальное функционирование устройства. Для включения насоса переведите переключатель в положение ON. Для отключения - переведите в положение OFF.
В перекачиваемых стоках допускается незначительное и эпизодическое содержание включений размер которых превышает диаметр всасывающего отверстия, обладающих мягкостью, пластичностью, упругостью, поддающиеся дроблению, измельчению и разрыву. Таких как: пищевые отходы; детские памперсы; лоскуты, полосы, куски, отрезки, обрезки тонких тканей и полиэтиленовой плёнки; пищевые полиэтиленовые пакеты; комки глины; куски бумаги и картона; щепки и древесные стружки; ветви и листья деревьев; стебли растений; водоросли.
Основные атрибуты | |
---|---|
Страна производитель | Россия |
Производитель | UNIPUMP |
Вид насоса | Фекальный |
Способ установки насоса | Погружной |
Максимальный напор | 14 м |
Пропускная способность | 19 куб. м/час |
Потребляемая мощность | 1100 Вт |
Напряжение сети | 220~240 В |
Частота | 50 Гц |
Максимальная глубина погружения | 5 м |
Качество воды | Грязная |
Минимальная температура рабочей жидкости | 1 град. |
Максимальная температура рабочей жидкости | 45 град. |
Диаметр перекачиваемых частиц | 6 мм |
Вес | 24.8 кг |
Гарантийный срок | 12 мес |
Конструктивные особенности | |
Режущая насадка | Да |
Установка насоса | Вертикальная |
Тип ротора | "Сухой" |
Материал корпуса | Чугун |
Класс защиты корпусов электронного оборудования | IPX8 |
Габаритные и присоединительные размеры | |
Диаметр разъема соединения | 2 дюйм |
Длина сетевого шнура | 9 м |
Дополнительные характеристики | |
Минимальная температура окружающей среды | 1 град. |
Максимальная температура окружающей среды | 35 град. |
Защита от перегрева | Да |
- Цена: 953 руб.
