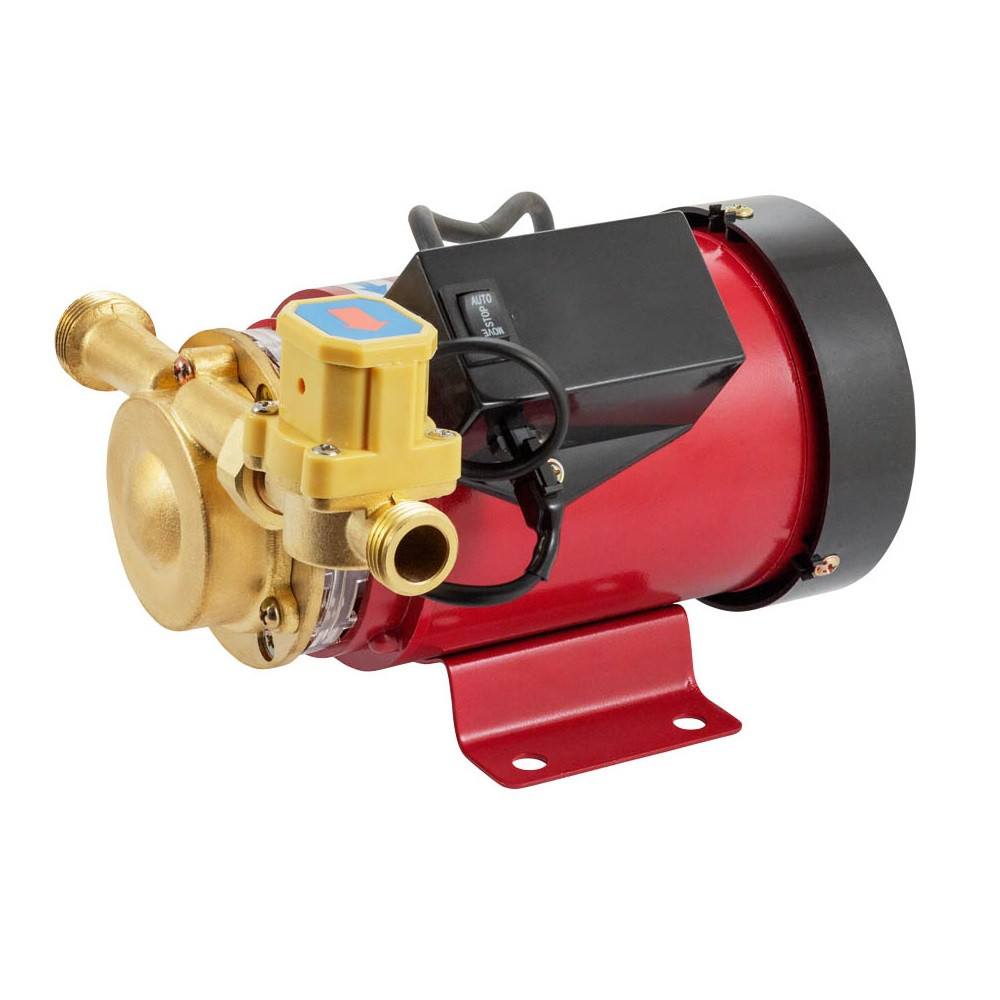

Насос для повышения давления воды Unipump WIP-15

Насосы серии Unipump WIP предназначены для повышения давления в действующих системах горячего или холодного водоснабжения или системах автономного отопления.

Области применения:

• Повышение давления и увеличение подачи воды в нестабильных системах хозяйственно-бытового водоснабжения
• Поддержание стабильной работы отопительных котлов, газовых и электрических водонагревателей
• Повышение давления теплоносителя и эффективности теплопередачи в автономных системах отопления

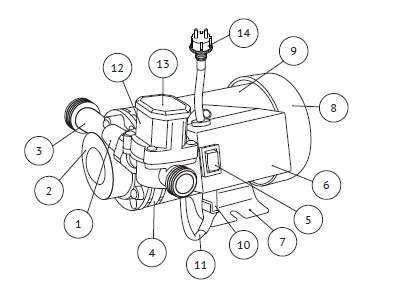

Устройство и принцип работы насоса для повышения давления воды в трубопроводе Unipump WIP

1. Напорный патрубок
2. Корпус гидравлической части из латуни
3. Всасывающий патрубок
4. Опорное кольцо для соединения гидравлической части насоса и электродвигателя
5. Переключатель режимов работы
6. Клеммная коробка с пусковым конденсатором
7. Монтажная опора для крепления насоса
8. Защитный кожух вентилятора
9. Электродвигатель
10. Разъем для подключения датчика потока
11. Кабель датчика потока
12. Датчик потока
13. Защитная крышка датчика
14. Кабель со штепсельной вилкой

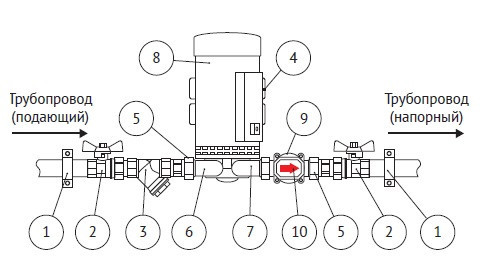

Схема монтажа насоса повышающего давление в трубопроводе Unipump WIP

1. Хомут крепления трубопровода
2. Шаровой кран для перекрытия трубопровода при обслуживании насоса
3. Сетчатый фильтр для защиты проточной части насоса и датчика потока от твердых примесей и песка
4. Клеммная коробка должна быть расположена так, что бы на нее не попадал конденсат
5. Гайка для присоединения трубопровода к всасывающему патрубку насоса
6. Всасывающий патрубок насоса
7. Напорный патрубок насоса
8. Электродвигатель
9. Датчик потока
10. Наклейка с указанием направления движения потока

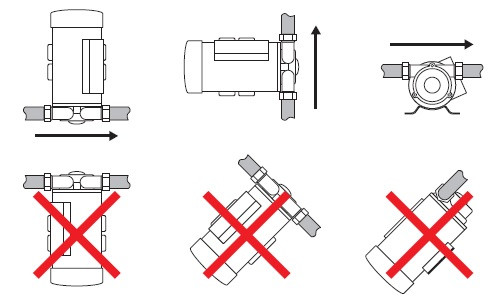

Допустимые варианты монтажа насоса для повышения давления воды в трубопроводе Unipump WIP

Комплект поставки:

1. Насос - 1 шт.
2. Муфта - 2 шт.
3. Накидная гайка - 2 шт.
4. Прокладка - 3 шт.
5. Датчик потока - 1 шт.
6. Руководство по монтажу и эксплуатации - 1 шт.
7. Упаковка - 1 шт.
