Регулятор давления Grundfos Pressure Manager PM 1 22 предназначен для автоматического управления насосами посредством пуска и останова. Используется в системах водоснабжения и установках для сбора и утилизации дождевой воды в частных домах, летних домах и дачах, в садоводстве, в сельском хозяйстве. Оснащен защитой от “сухого хода”.
Технические характеристики:
- Максимальный рабочий ток: 10 А
- Напряжение питания: 1х230 В
- Давление включения: 2,2 бар
- Максимальное рабочее давление: 10 бар
- Класс защиты электрооборудования: IP 65
- Длина кабеля: 1,5 метра

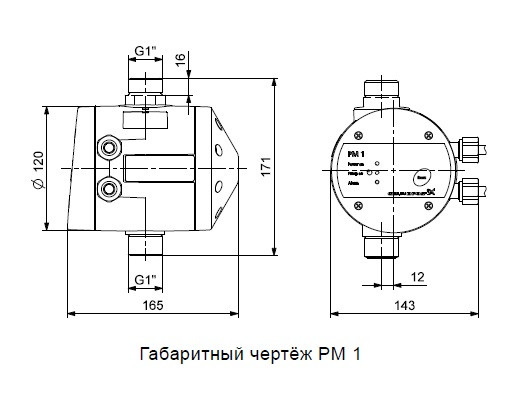

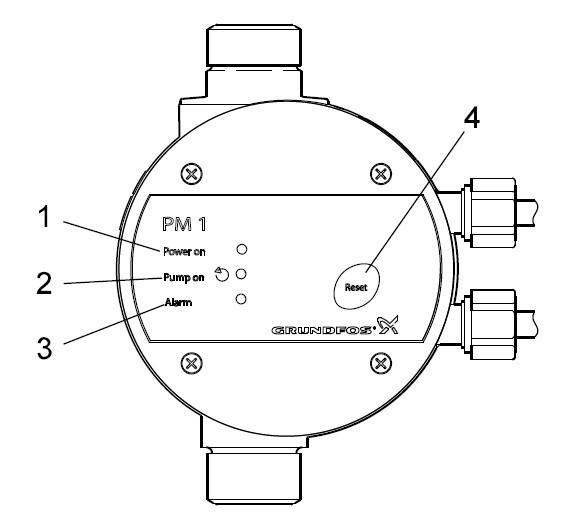

Панель управление регулятора давления Grundfos Pressure Manager PM 1:
- Power on - после включения электропитания постоянно горит зелёный световой индикатор
- Pump on - зелёный световой индикатор горит постоянно при работе насоса
- Alarm - красный световой индикатор горит постоянно или мигает при останове насоса по причине рабочего отказа
- Reset - кнопка используется для: сброса индикации неисправности; включения и отключения функции антицикличности
Монтаж совместно с насосом и место установки реле Grundfos PM 1:
Установить модуль Grundfos PM 1 со стороны нагнетания насоса. При перекачивании воды из колодца или скважины необходимо установить обратный клапан на всасывающем патрубке насоса. Модуль может подключаться непосредственно к напорному патрубку насоса или устанавливаться между насосом и первой точкой водоразбора, Реле должно быть защищено от дождя и прямого солнечного света.
А - Рекомендуется устанавливать модуль так, чтобы расстояние по высоте между ним и наивысшей точкой водоразбора не превышало: для Gr undfos PM 1 15 - 10 метров, Grundfos PM 1 22 - 17 метров
В - Для достижения правильной работы насос должен как минимум быть способным обеспечивать следующий напор: для Grundfos PM 1 15 - 24 метра, для Grundfos PM 1 22 - 31 метр
С - Модуль необходимо устанавливать так, чтобы была видна панель управления и обеспечивался легкий доступ к ней. Необходимо убедиться в правильном подключении входа и выхода
Первый запуск и режимы работы Grundfos PM 1:
- Открыть кран в системе
- Подключить источник питания
- Убедиться в том, что световые индикаторы зеленого и красного цвета кратковременно загорелись. Насос работает, и в системе создаётся избыточное давление
- Закрыть кран
- Через несколько секунд насос остановится и световой индикатор зелёного цвета погаснет
- Теперь система готова к работе
Когда в системе водоснабжения происходит потребление воды Grundfos PM 1 включает насос при выполнении условий включения модуля:
- Расход выше значения Qmin = 1,0 л/мин
- Давление ниже значения Pstart = 2,2 бар
При прекращении потребления, например закрытии крана, модуль отключает насос примерно через 10 секунд при выполнении одного из условий:
- Расход ниже значения Qmin = 1,0 л/мин
- Давление выше значения Pstop
Функция защиты от "сухого хода":
Модуль Grundfos PM 1 имеет защиту от сухого хода, которая автоматически останавливает насос в случае работы всухую. Защита от сухого хода работает по-разному при следующих условиях:
- Если модуль выявляет отсутствие давления и расхода в течение 5 минут при первом запуске или после пропадания электропитания происходит активация аварийного сигнала сухого хода.
- Если модуль выявляет отсутствие давления и расхода в течение 40 секунд при нормальном режиме эксплуатации, происходит активация аварийного сигнала сухого хода
При активации аварийного сигнала сухого хода повторный запуск насоса можно произвести вручную нажатием кнопки Reset. Если модуль обнаруживает отсутствие давления и расхода в течение 40 секунд после повторного запуска, происходит повторная активация аварийного сигнала сухого хода
Функция антицикличности:
В случае небольшой течи в системе или при условии, что кран не был закрыт полностью, модуль Grundfos PM 1 будет периодически запускать и останавливать насос. Для того, что бы это предотвратить активируется функция антицикличности, которая осуществит останов насоса и подачу аварийного сигнала. По умолчанию функция антицикличности включена. Установка или отключение данной функции производится с помощью кнопки Reset, при удержании ее в течение 3 секунд, пока не начнёт мигать световой индикатор Power on. После этого можно выбрать необходимое состояние функции:
- Световой индикатор Pump on не горит при выключенной функции
- Световой индикатор Pump on горит при включенной функции
Для возврата к режиму эксплуатации удерживать кнопку Reset в нажатом состоянии в течение 3 секунд
Основные атрибуты | |
---|---|
Производитель | Grundfos |
Страна производитель | Италия |
- Цена: 421 руб.
