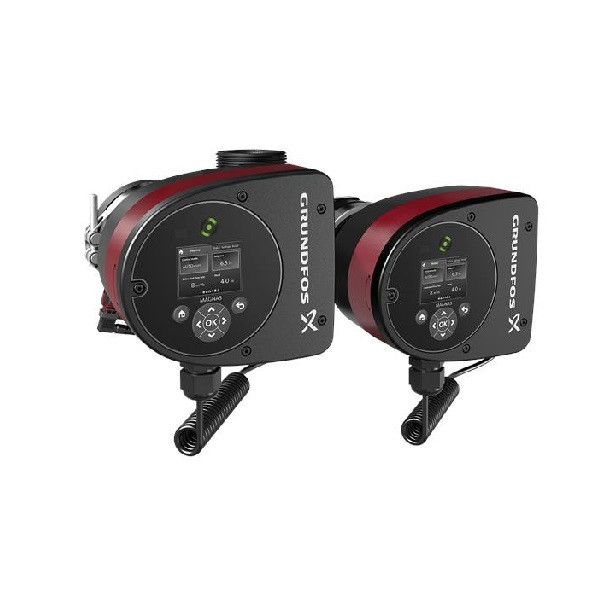

Сдвоенный циркуляционный насос GRUNDFOS MAGNA3 D предназначен для циркуляции теплоносителя в системах отопления, где необходимо автоматическое регулирование напора насоса при изменении потребляемого расхода. Если вы хотите отказаться от дорогостоящих байпасных клапанов или другого подобного оборудования.
Описание режимов работы и управления насосом Grundfos Magna3
- Режим пропорционального регулирования давления используется в циркуляционных системах. Насос постоянно приспосабливается к меняющейся потребности в расходе.
- AUTOADAPT постоянно корректирует кривую пропорционального регулирования давления и автоматически выставляет наиболее эффективное значение, при этом не снижая показатели комфорта. Установка этой функции на заводе в 80 % случаев исключает необходимость какой-либо ручной настройки.
- FLOWADAPT это комбинация функций AUTOADAPT и FLOWLIMIT. Насос MAGNA3 постоянно отслеживает скорость потока жидкости, контролируя, чтобы она не превышала необходимого заданного значения. Это позволяет избежать установки отдельного балансировочного клапана.
- Режим постоянного давления используется в системах с переменным расходом с предельно малыми потерями давления в трубопроводе, а также в системах, где потери давления в трубопроводе зависят от статического напора.
- Режим постоянной температуры используется в системах с переменным расходом, где необходимо поддерживать заданную температуру в требуемой точке системы. Насос регулирует расход, как следствие внешний контроллер для регулирования температуры становится излишним.
- Режим постоянной характеристики используется, когда необходимо поддерживать постоянный расход и постоянный напор. Насос настраивается на необходимую рабочую точку. Поэтому необходимость в дроссельных клапанах, которые традиционно используются в подобной ситуации, отпадает.
Современные интеллектуальные решения используемые в насосах Grundfos Magna3
Интеграция в системы диспетчеризации:
- Дополнительные модули CIM поддерживают все распространённые промышленные протоколы связи, благодаря чему насосы серии MAGNA3 идеально подходят для любой системы диспетчеризации инженерного оборудования здания.
Учёт тепловой энергии:
- Насос MAGNA3 оснащен функцией учета тепловой энергии, которая может отслеживать распределение и потребление тепловой энергии системы в целях предотвращения перерасхода энергии в результате нарушения баланса системы. Счетчик тепловой энергии имеет погрешность до ±10 % в зависимости от рабочей точки.
Отсутствие дроссельных клапанов:
- Функция FLOWLIMIT и режим управления FLOWADAPT позволяют задавать максимальное ограничение расхода для насоса MAGNA3. Насос непрерывно отслеживает изменение расхода и позволяет не допустить его превышения. Это исключает необходимость наличия дроссельных клапанов и улучшает тем самым общую энергоэффективность системы. В целях соблюдения системных ограничений по расходу насос будет регулировать производительность по установленному значению, что значительно сократит энергозатраты.
Беспроводная связь между двумя насосами:
- Насос MAGNA3 оснащен системой беспроводной связи, что позволяет подсоединять его к другому насосу. Встроенный мастер настройки позволяет быстро и легко установить соединение с параллельно установленным насосом. Теперь двумя насосами можно управлять совместно в каскадном, переменном режиме или режиме резервирования.
Преимущества:
- Автоматическое регулирование с помощью функций AUTOadapt, FLOWlimit и режим управления FLOWadapt
- Режим пропорционального регулирования давления (для систем со сравнительно высокими перепадами давления)
- Регулирование постоянного давления (для систем со сравнительно низкими перепадами давления)
- Возможность беспроводной связи с приложение GRUNDFOS GO Remote, которое устанавливает связь с насосом посредством радио-соединения
- Режим максимальных и минимальных рабочих характеристик
- Насос GRUNDFOS MAGNA3 имеет TFT-дисплей диагональю 4 дюйма с интуитивно-понятным дружественным интерфейсом
- Улучшенное охлаждение, благодаря охлаждающим ребрам на корпусе
- Визуальная индикация работы насоса с отображением/предупреждением аварий (GRUNDFOS Eye)
- Возможность связи насоса с системой управления через шины связи (GENIbus, LON и т.д.)
- Автоматический ночной режим
- Подключается легко и быстро благодаря специальному штекеру
- Встроенный универсальный датчик перепада давления и температуры
- Наивысшая энергоэффективность EEI < 0.20
- Низкий уровень шума
- Высокая надежность
- Простота монтажа
Характеристики
Основные атрибуты | |
---|---|
Производитель | Grundfos |
Страна производитель | Германия |
Вес | 14.6 кг |
Вид насоса | Для системы отопления |
Гарантийный срок | 60 мес |
Качество воды | Чистая |
Максимальная температура рабочей жидкости | 110 град. |
Максимальный напор | 4 м |
Напряжение сети | 220~240 В |
Потребляемая мощность | 66 Вт |
Пропускная способность | 6.5 куб. м/час |
Частота | 50 Гц |
Габаритные и присоединительные размеры | |
Высота | 180 мм |
Конструктивные особенности | |
Класс защиты корпусов электронного оборудования | IPX4D |
Материал корпуса | Чугун |
Тип ротора | "Мокрый" |
Дополнительные характеристики | |
Максимальная температура окружающей среды | 40 град. |
Минимальная температура окружающей среды | 1 град. |
Пользовательские характеристики | |
Управление циркуляционным насосом | Автоматическое |
Сдвоенный циркуляционный насос | Да |
Монтажная длина циркуляционного насоса | 180 мм |
Информация для заказа
- Цена: Цену уточняйте
