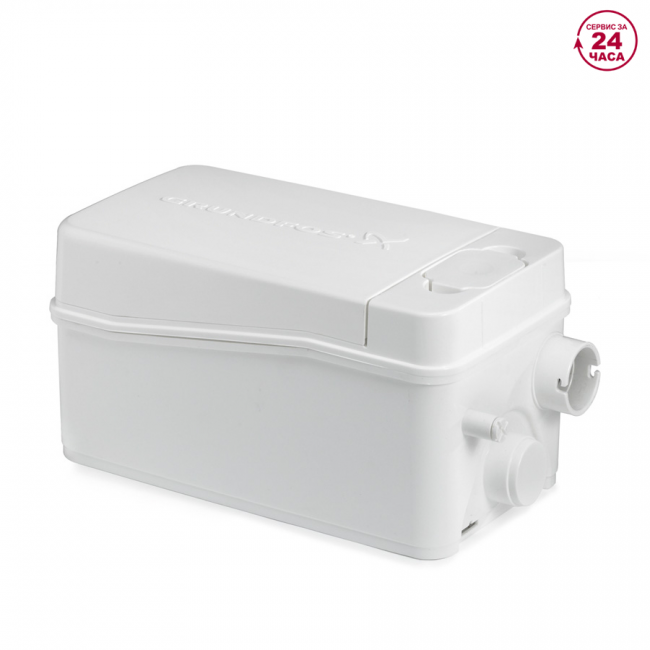

Канализационная установка Grundfos Sololift2 D-2

Grundfos Sololift2 D-2 - небольшая, компактная автоматическая канализационная насосная установка, подходящая для перекачивания сточных вод от помещений в частных домах, от которых хозяйственно-бытовые сточные воды (без фекалий) нельзя направить в канализацию самотеком.

Сололифт 2 D-2 обычно используется для:

• душевых кабинок, умывальников или биде в полуподвальных помещениях ниже уровня канализации
• помещений в связи с ремонтом или модернизацией существующих зданий, когда месторасположение может быть на удалении от канализационного стояка настолько, что нельзя установить естественный уклон

Grundfos Sololift2 D-2 подходит монтажа в условиях ограниченного пространства во встроенных кабинках или даже под душевыми поддонами или основаниями.

Низкие уровни включения/выключения подходят даже при использовании с душевым поддоном.

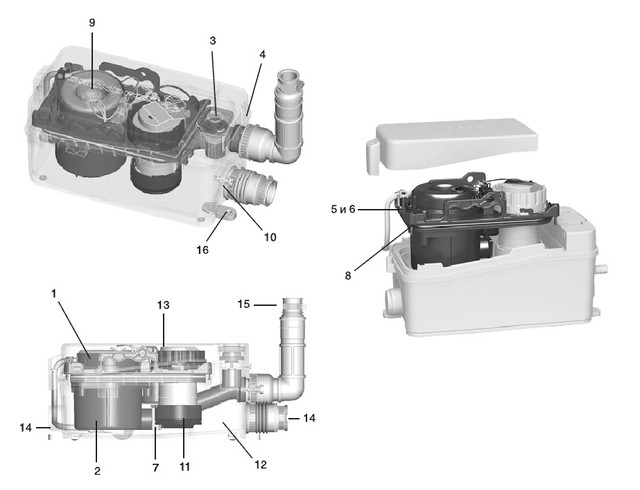

Описание конструкции и основных элементов установки Sololift2 D 2

1. Электродвигатель со встроенным термо-реле с автоматическим перезапуском обеспечивает защиту от перегрева. Три уплотнения вала для длительного срока службы мотора.
2. Рабочее колесо обеспечивающее свободный проход частиц до 10 мм, а также встроенный клапан автоматического отведения воздуха для легкого запуска электродвигателя.
3. Вентиляционный клапан со сменным угольным фильтром и защитой от перелива. Так же предусмотрена возможность присоединения вентиляционной трубы.
4. Герметичный резервуар выдерживающий без протечек давление от подводящих трубопроводов до 2,5 метров водяного столба.
5. Конструкция с сухим электродвигателем для чистого и простого техобслуживания.
6. Компактный узел состоящий из насоса двигателя и контроллера который просто демонтировать для обслуживания или замены без необходимости отсоединять подключенные к сололифту трубы и сантехнические приборы.
7. Автоматическая трубная муфта для облегчения установки узла электродвигателя.
8. Винты крепления блока электродвигателя являются не выпадающими для облегчения обслуживания.
9. Ручная разблокировка вала электродвигателя с помощью отвертки в случае засора без демонтажа.
10. Присоединение для сливного шланга в случае если необходимо опорожнить установку при высоком уровне сточных вод.
11. Реле уровня с низким уровнем запуска для возможности работы совместно с современными плоскими душевыми поддонами. Предусмотрена возможность техобслуживания или замена данного реле не опуская руки внутрь резервуара.
12. Конструкция дна выполнена с закругленными краями для предотвращения отложения в них отходов.
13. Компактные размеры установки Sololift2 D-2 позволяют размещать ее под умывальником даже в самом небольшом шкафу или в скрытой нише.
14. Два соединительных элемента с разных сторон установки сололифт для присоединения подводящих патрубков.
15. Вертикальный поворачиваемый напорный патрубок с обратным клапаном
16. Монтажные опоры для закрепления установки на полу.

Компактная канализационная насосная установка укомплектована:

• Кабелем со штекером (смотрите технические данные)
• Горизонтальным или вертикальным подключением напорного патрубка с несколькими переходниками для труб диаметром Ø22-36 мм
• Встроенным обратным клапаном
• Электродвигателем «сухого» исполнения, с высоким КПД, включая тепловую защиту, реле давлением и контроллер
• Приемные патрубки-эксцентрики (регулируемые по высоте) труб диаметром Ø36 или 40
• Функцией ручной защиты от засорения и отдельным дренажным соединением для обслуживания
• Выпускным клапаном с защитой от перелива
• Проушинами для фиксации и монтажа

Перекачиваемая жидкость:

• Любая вязкая жидкость
• Максимальная температура жидкости: 50 °C

Уровни включения и остановки насоса Sololift 2 D-2

• Пуск: 58 мм от дна
• Останов: 35 мм от дна

Варианты установки:

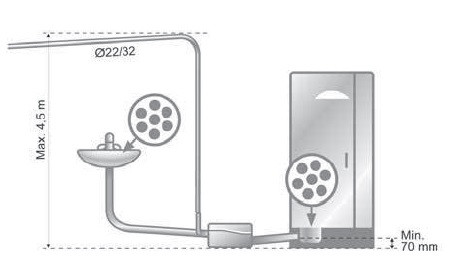

Для раковины и душевой кабины

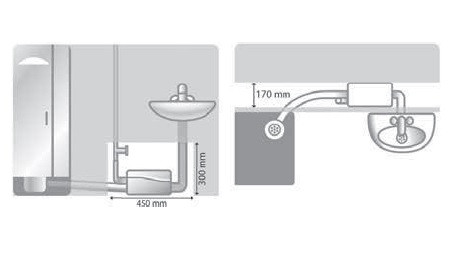

Скрытый монтаж для раковины и душевой кабины с соблюдением минимальных расстояний для возможности техобслуживания

Техническое и сервисное обслуживание канализационной установки Grundfos Sololift2 D-2:

При перегреве или заклинивании канализационной установки сололифт термовыключатель отключает электродвигатель, автоматическое включение произойдет после его охлаждения, если вал насоса не заблокирован. В любом случае при появлении посторонних шумов, блокировке электродвигателя, изменении уровня включения или медленной откачке стоков насосом Sololift2 необходимо провести его техническое обслуживание. Конструкция установки Sololift2 D 2 позволяет проводить техническое обслуживание при неисправном или засоренном насосе без отсоединения его от трубопроводов.

При блокировке или заедании рабочего колеса:

Отключите питание и откройте с помощью отвертки крышку электродвигателя. Вставьте отвертку в паз на торце вала электродвигателя и проверните вал электродвигателя влево и вправо для очистки рабочего колеса от загрязнения. Установить крышку, включить источник питания и убедиться, что рабочее колесо свободно вращается.

Если после подачи электропитания насосная установка все равно не откачивает воду в автоматическом режиме необходимо принудительно откачать стоки из резервуара. Это возможно сделать используя шуруповерт или электродрель предварительно отключив установку сололифт от электропитания.

При обнаружении постороннего предмета в резервуаре установки Sololift2 D 2

Спустить воду из резервуара через сливной шланг. Отключить источник питания. Открыть крышку. Отвинтить четыре винта на фланце электродвигателя. Поднять фланец электродвигателя для уменьшения давления на кольцевое уплотнение. Вставить отвертку в паз под кабелем питания и нажать по направлению вниз. Достать блок электронасоса за ручки. Блок поднимать вертикально, не наклоняя! Проверить и очистить резервуар и рабочее колесо. Перед установкой крышки проверить правильность работы реле давления (осторожно нажать на мембрану).

Некорректная работа реле давления в установке Sololift2 D 2

Если электродвигатель насоса не запускается когда достигается уровень пуска в резервуаре, либо запускается нерегулярно или работает постоянно необходимо провести очистку реле давления насоса. Для этого необходимо повернуть байонетную муфту на 10 градусов по часовой стрелке. Достать реле давления. Проверить и очистить мембрану реле давления. Перед установкой крышки проверить правильность работы реле давления (осторожно нажать на мембрану). Так же рекомендуется не реже одного раза в год заменять угольный фильтр для обеспечения свободного поступления воздуха в сололифт и для устранения нежелательных запахов.

Если вы обнаружили, что некоторые детали Вашей установки Sololift2 D-2 не исправны, работают не корректно либо сильно изношены вы можете заказать их в соответствующем разделе: Запчасти для канализационных установок Grundfos Sololift2
