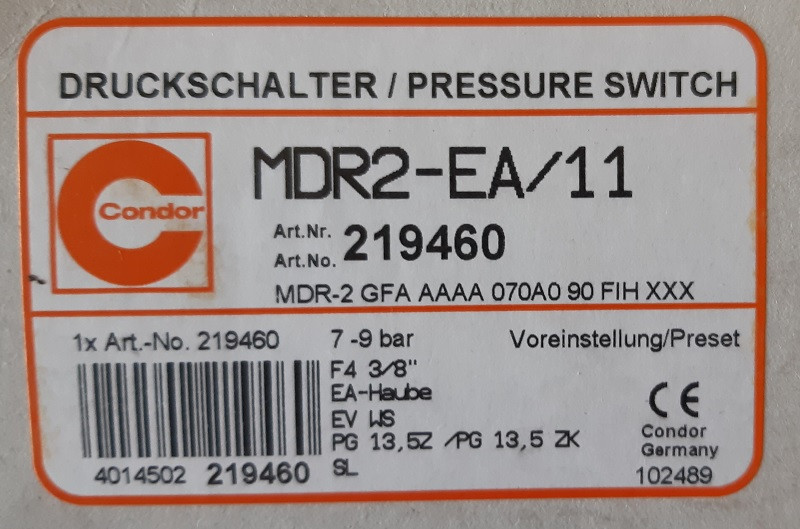

Реле давления Condor MDR 2/11

      Реле давления для компрессора Condor MDR 2/11

Надежное и недорогое 2-х полюсное немецкое реле давления для компересcоров и однофазных насосов.

Регулировка интервала между давление отключения и давлением включения.

Оснащены разгрузочным клапаном для облегчения запуска компрессора.

Отличаются от  реле давления других производителей: более широким диапазоном  давления, точностью  регулировки и надежностью в работе.

• Максимальная допустимая мощность электродвигателя: 2,2 кВт
• Максимальный ток: 16 А
• Рабочая среда: вода или воздух
• Максимальная температура среды: +80°C
• Класс защиты: IP 44
• Напряжение питания: 1 х 230 В
• Давление включения: 3 – 9 бар
• Давление отключения: 4.5 – 11 бар

Устройство реле Кондор МДР 2 и описание регулировки настройки и работы:

1 Контактный блок

2 Регулировка диапазона между давлением включения и отключения

3 Пружины регулировки давления включения

4 Вход электрокабелей

5 Подключение дополнительных комплектующих (предохранительный клапан, манометр) - только для некоторых моделей

6 Присоедниение к пневмосистеме (трубопроводу)

7 Переключатель режимов работы: выключено/автоматический

8 Корпус реле

Регулировка реле давления Condor MDR производится при снятой крышке в следующем порядке:

    1 Повернуть винты поз. 3 по часовой стрелке для увеличения давления включения, для уменьшения повернуть против часовой стрелки. Давление включения контролировать при помощи манометра.
    2 Затем необходимо выставить давление выключения насоса поворачивая винт поз. 2. Для увеличения поворачивать винт по часовой стрелке, для уменьшения - против.

Внимание: для корректной работы диапазон регулировки давления должен находится в заштрихованной области графика. (График находится в инструкции по эксплуатации реле давления Condor MDR)
