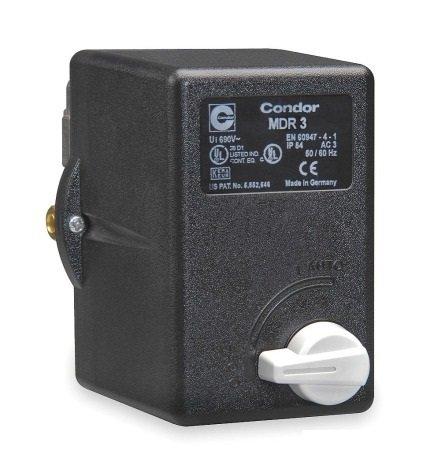

Реле давления Condor MDR 3/11

  • В наличии
  • Код: 090A110

169 руб.

+37529708-47-40
мтс
  • +37544795-50-84
    velcom
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
возврат товара в течение 14 дней по договоренности
Закажи и получи подарокВы экономите 3,90 руб.

Получите эту позицию бесплатно при покупке «Реле давления Condor MDR 3/11»

      Реле давления Condor MDR 3/11

Надежное и недорогое немецкое реле давления для однофазных и трехфазных компрессоров или насосов.

Регулировка интервала между давление отключения и давлением включения.

Оснащены тепловым реле для защиты электродвигателя, а также разгрузочным клапаном для облегчения запуска компрессора.

Отличаются от  реле давления других производителей: более широким диапазоном  давления, точностью  регулировки и надежностью в работе.

  • Максимальная допустимая мощность электродвигателя: 11 кВт
  • Максимальный ток: 16 А
  • Рабочая среда: вода или воздух
  • Максимальная температура среды: +80°C
  • Класс защиты: IP 54
  • Напряжение питания: 1 х 230 В или 3 х 400 В
  • Давление включения: 3 – 9 бар
  • Давление отключения: 4 –11 бар





Устройство реле Condor MDR и описание регулировки настройки и работы:

1 Корпус реле

2 Переключатель режимов работы: выключено/автоматический

3 Регулировка разницы между давлением выключения и включения

4 Регулировка давления выключения

5 Настройка тепловой защиты электродвигателя

6 Присоединение дополнительных комплектующих (манометр, сливной кран и т.п.)

7 Подсоединение к пневмосистеме или системе водоснабжения

8 Разгрузочный клапан для облегчения запуска компрессора

9 Маркировка реле

10 Вход электрокабелей





Регулировка реле давления Condor MDR 3 производится когда реле находится по давлением, но без напряжения в следующем порядке:

    1 Повернуть винт поз. 4 по часовой стрелке для увеличения давления отключения, для уменьшения повернуть против часовой стрелки. Давление отключения контролировать при помощи манометра.
    2 Затем необходимо выставить давление включения насоса поворачивая винт поз. 3. Для увеличения поворачивать винт по часовой стрелке, для уменьшения - против.



Внимание: для корректной работы диапазон регулировки давления должен находится в заштрихованной области графика. (График находится в инструкции по эксплуатации реле давления Condor MDR)

Характеристики
Основные
Производитель  Condor Werke
Страна производительГермания
Тип выходаРеле
Контролируемая среда Воздух,  Жидкость
Степень защиты IP54
Гарантийный срок  12(мес)
