Реле давления Condor MDR 3/11 автомат защиты 10A

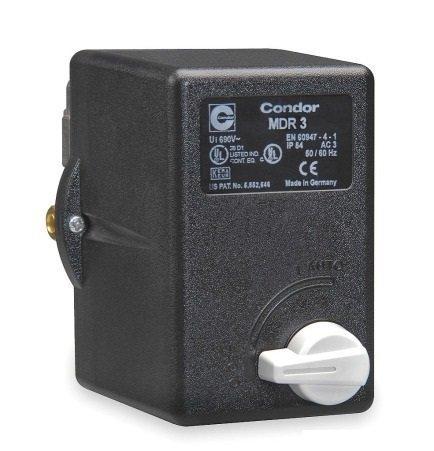

      Реле давления Condor MDR 3/11 с автоматом защиты двигателя на 10A

Надежное и недорогое немецкое реле давления для однофазных и трехфазных компрессоров или насосов.

Регулировка интервала между давление отключения и давлением включения.

Оснащены тепловым реле для защиты электродвигателя, а также разгрузочным клапаном для облегчения запуска компрессора.

Отличаются от  реле давления других производителей: более широким диапазоном  давления, точностью  регулировки и надежностью в работе.

Максимальная допустимая мощность электродвигателя: 4 кВт
Максимальный ток: 10 А
Рабочая среда: вода или воздух
Максимальная температура среды: +80°C
Класс защиты: IP 54
Напряжение питания: 1 х 230 В или 3 х 400 В
Давление включения: 3 – 9 бар
Давление отключения: 4 –11 бар

Устройство реле Condor MDR 3 и описание регулировки настройки и работы:

1 Корпус реле

2 Переключатель режимов работы: выключено/автоматический

3 Регулировка разницы между давлением выключения и включения

4 Регулировка давления выключения

5 Настройка тепловой защиты электродвигателя

6 Присоединение дополнительных комплектующих (манометр, сливной кран и т.п.)

7 Подсоединение к пневмосистеме или системе водоснабжения

8 Разгрузочный клапан для облегчения запуска компрессора

9 Маркировка реле

10 Вход электрокабелей

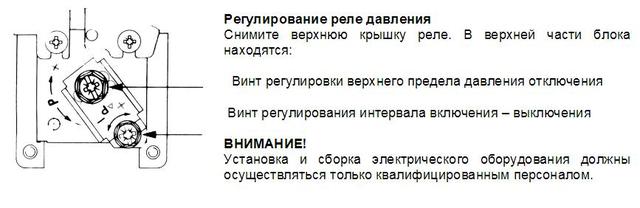

Регулировка реле давления Condor MDR 3 производится когда реле находится по давлением, но без напряжения в следующем порядке:

    1 Повернуть винт поз. 4 по часовой стрелке для увеличения давления отключения, для уменьшения повернуть против часовой стрелки. Давление отключения контролировать при помощи манометра.
    2 Затем необходимо выставить давление включения насоса поворачивая винт поз. 3. Для увеличения поворачивать винт по часовой стрелке, для уменьшения - против.

Внимание: для корректной работы диапазон регулировки давления должен находится в заштрихованной области графика. (График находится в инструкции по эксплуатации реле давления Condor MDR)
