Насосная группа Grundfos HEATMIX D25 ALPHA2 60

Прямые насосные группы Grundfos HEATMIX D25 предназначены для подачи теплоносителя, поступающего из нагревателя (например, котла) в контур системы отопления.
Для насосных групп прямого контура подача осуществляется без возможности добавления теплоносителя из обратной линии.

Насосные группы Grundfos HEATMIX D25 с прямым контуром предназначены для любого прямого контура. С помощью этой насосной группы можно подавать напрямую, не охлаждая, теплоноситель, с температурой источника тепла. Чаще всего используется в качестве контура радиаторного отопления, контура загрузки бойлера горячего водоснабжения или подачи теплоносителя на теплообменник подогрева воды в бассейне.

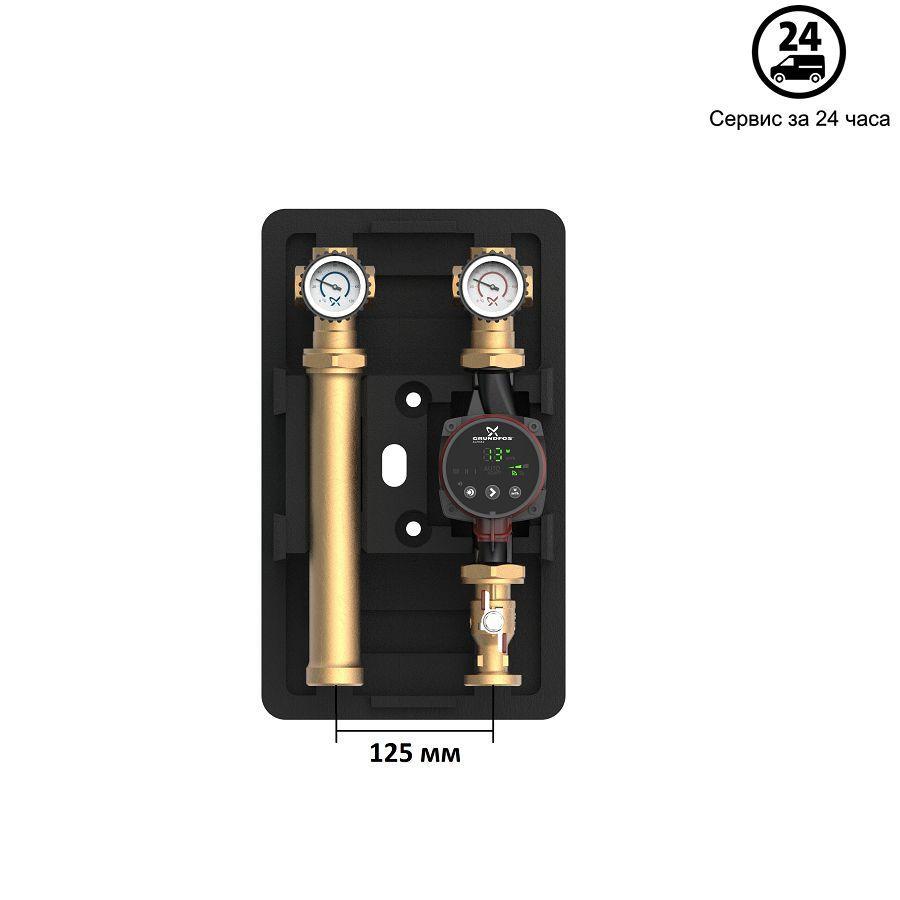

1. Задняя часть теплоизоляционного кожуха
2. Шаровый кран, съемная рукоятка с термометром синего цвета, обратный клапан — обратная линия
3. Шаровый кран, съемная рукоятка с термометром красного цвета — прямая линия

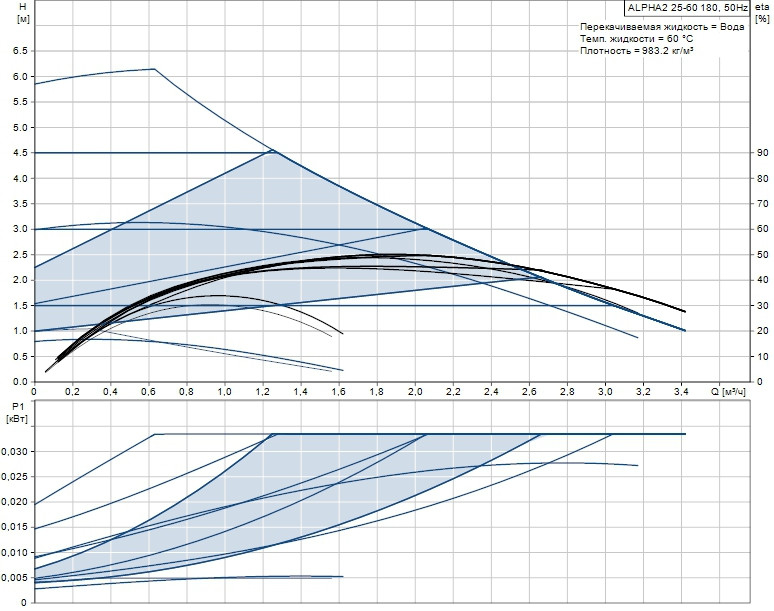

4. Циркуляционный насос Grundfos Alpha2 25-60 180 с монтажной длинной 180 мм
5. Патрубок обратной линии
6. Двухходовой шаровый кран

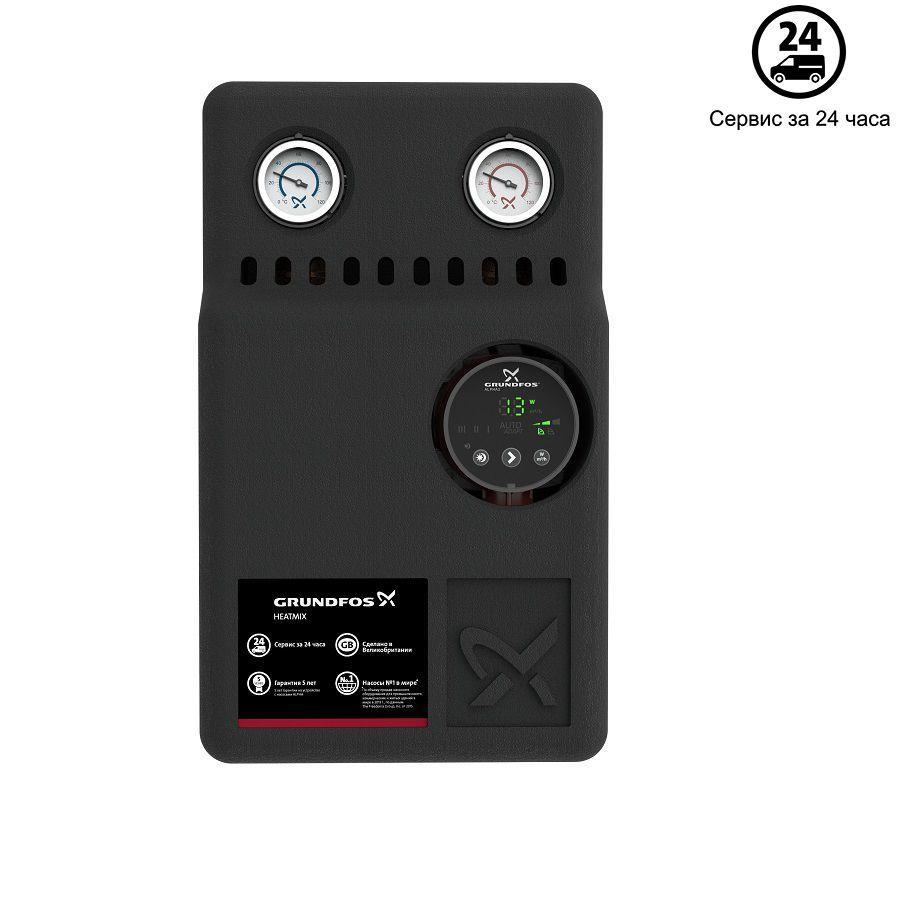

7. Передняя часть теплоизоляционного кожуха

Все насосные группы Grundfos HEATMIX укомплектованы обратным клапаном, встроенным в запорный узел обратной линии. Обратный клапан может быть принудительно отключен путем поворота рукоятки запорного крана в положение 45°. Отключение обратного клапана необходимо для заполнения или слива контура.

Насосные группы Grundfos HEATMIX комплектуются шаровыми кранами со встроенными в рукоятку термометрами с диапазоном измерения от 0 до 120 градусов. Чтобы открыть шаровый кран, поверните рукоятку с термометром с красной или синей шкалой в направлении против часовой стрелки. Чтобы закрыть шаровый кран, поверните рукоятку с термометром с красной или синей шкалой в направлении по часовой стрелке.
Шаровый кран с синей шкалой на стороне обратного потока имеет внутренний обратный клапан. Если шаровый кран только частично открыт/закрыт, то обратный клапан будет оставаться частично открытым.

В качестве принадлежности в насосную группу Grundfos HEATMIX может быть установлен байпасный клапан  арт.97894143. Он необходим для обеспечения распределения тепла, поступающего от котла, и давления в системе в периоды, когда все клапаны в системе закрыты. Таким образом, обеспечивается минимальная циркуляция воды, что избавляет от шума и сбрасывает давление из подающей в обратную линию.
Байпасный клапан устанавливается между подающим и возвратным моноблочными шаровыми кранами.
