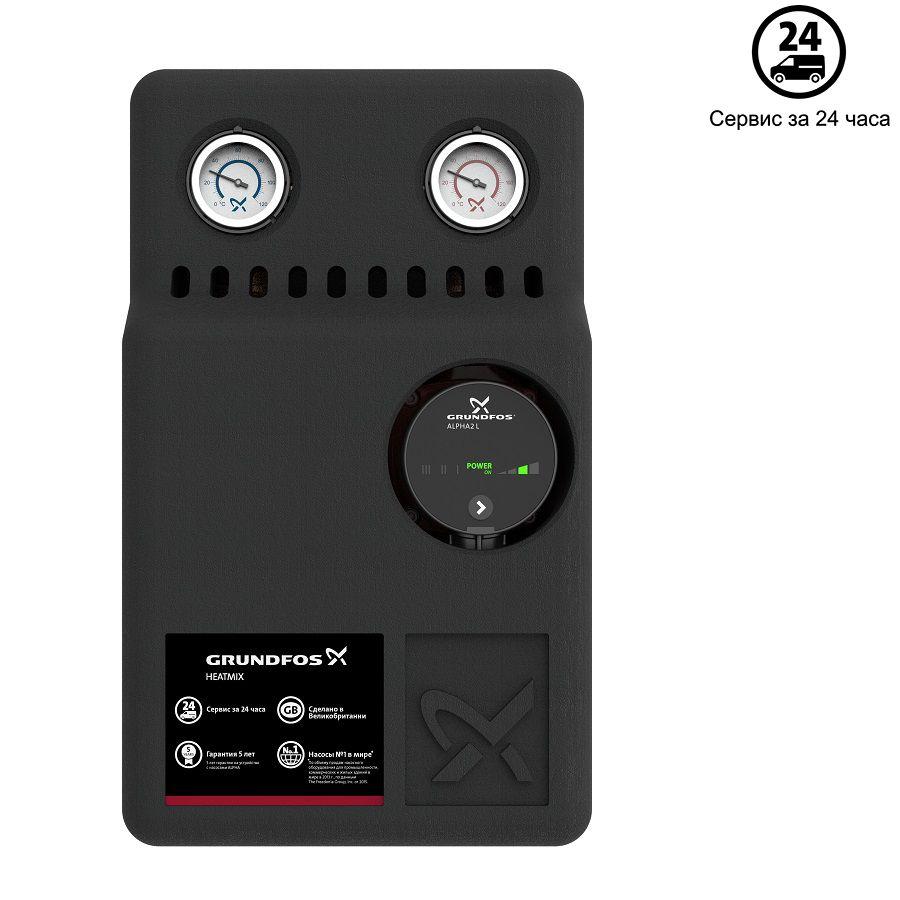

Насосная группа Grundfos HEATMIX M25 ALPHA1 L 40

Смесительные насосные группы Grundfos HEATMIX M25 с 3-ходовым клапаном предназначены для использования в контурах систем отопления в которых необходимо дополнительно регулировать температуру подачи теплоносителя. К  таким контурам относятся радиаторное отопление и теплый пол. Регулирование температуры жидкости подаваемой в отопительный контур осуществляется путем смешения теплоносителя из подающего трубопровода и теплоносителя из обратной линии.

1. Задняя часть теплоизоляционного кожуха
2. Шаровый кран, съемная рукоятка с термометром синего цвета, обратный клапан — обратная линия
3. Шаровый кран, съемная рукоятка с термометром красного цвета — прямая линия
4. Циркуляционный насос Grundfos Alpha1L 25-40 180 с монтажной длинной 180 мм
5. Патрубок обратной линии
6. 3-ходовой смесительный клапан
7. Передняя часть теплоизоляционного кожуха

Все насосные группы Grundfos HEATMIX укомплектованы обратным клапаном, встроенным в запорный узел обратной линии. Обратный клапан может быть принудительно отключен путем поворота рукоятки запорного крана в положение 45°. Отключение обратного клапана необходимо для заполнения или слива контура.

Насосные группы Grundfos HEATMIX комплектуются шаровыми кранами со встроенными в рукоятку термометрами с диапазоном измерения от 0 до 120 градусов. Чтобы открыть шаровый кран, поверните рукоятку с термометром с красной или синей шкалой в направлении против часовой стрелки. Чтобы закрыть шаровый кран, поверните рукоятку с термометром с красной или синей шкалой в направлении по часовой стрелке.
Шаровый кран с синей шкалой на стороне обратного потока имеет внутренний обратный клапан. Если шаровый кран только частично открыт/закрыт, то обратный клапан будет оставаться частично открытым.

В качестве принадлежности в насосную группу Grundfos HEATMIX может быть установлен байпасный клапан  арт.97894143. Он необходим для обеспечения распределения тепла, поступающего от котла, и давления в системе в периоды, когда все клапаны в системе закрыты. Таким образом, обеспечивается минимальная циркуляция воды, что избавляет от шума и сбрасывает давление из подающей в обратную линию.
Байпасный клапан устанавливается между подающим и возвратным моноблочными шаровыми кранами.
